Hướng dẫn hiệu chuẩn pixel-level trên bộ điều khiển màn hình LED bằng phần mềm NovaLCT

3. Các bước thực hiện calibration pixel-level bằng NovaLCT

Bước 1: Kết nối hệ thống và đọc cấu hình màn hình

• Mở NovaLCT → Kết nối với bộ điều khiển qua dây kết nối phù hợp.



• Chọn “Read from controller” để đồng bộ cấu hình từ thiết bị.



Bước 2: Ánh xạ màn hình trong SmartLCT

• Xác định chính xác số lượng receiving card, module, chiều dài – chiều rộng pixel



• Thiết lập sơ đồ ánh xạ đúng với bố cục cabinet ngoài thực tế

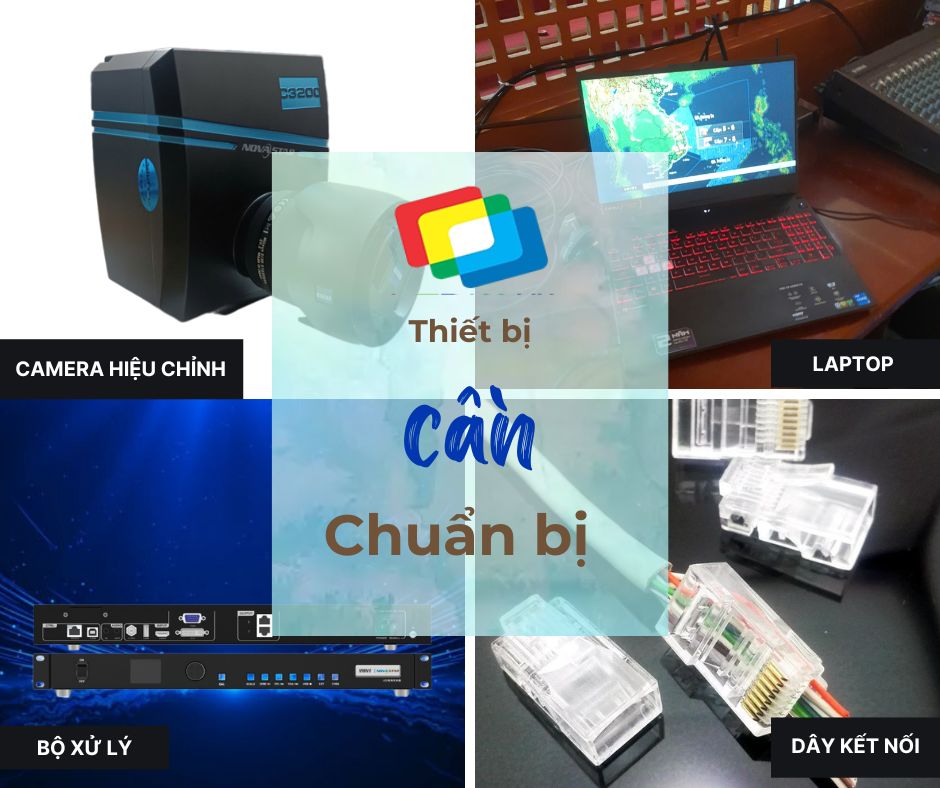

Bước 3: Cài đặt và căn chỉnh camera đo

• Đặt camera calibration đối diện trung tâm màn hình, cách ~3m



• Mở phần mềm NovaCLB, kiểm tra kết nối camera



• Hiển thị test pattern để kiểm tra màu sắc trước khi đo



Bước 4: Đo pixel-level

• Trong NovaCLB → chọn Pixel-level Calibration



• Nhấn “Start Measurement”: camera sẽ quét từng điểm ảnh



• Thời gian đo tùy kích thước màn hình (15–60 phút)



Bước 5: Áp dụng dữ liệu calibration

• Phần mềm sinh ra file dữ liệu .ncp hoặc .rcfgx



• Nhấn “Apply Correction” để áp dụng lên receiving card



• Kiểm tra bằng test pattern hoặc ảnh thực tế (da người, gradient...)



Bước 6: Lưu cấu hình và backup

• Trong NovaLCT: “Save to Controller”



• Lưu file cấu hình để backup hoặc gửi cho đội kỹ thuật khác



4. Lưu ý khi hiệu chuẩn pixel-level

Tuy nhiên, không phải lúc nào cũng nên/có thể thực hiện hiệu chuẩn điểm ảnh. Nếu tùy tiện hiệu chuẩn có thể dẫn đến phản tác dụng. Bạn chỉ nên thực hiện hiệu chuẩn khi thấy sự lệch màu hoặc độ sáng rõ rệt.

Việc hiệu chuẩn pixel-level còn yêu cầu dữ liệu gốc từ nhà sản xuất – thường là dữ liệu được ghi nhận trong môi trường tiêu chuẩn với thiết bị đo chuyên dụng. Nếu màn hình không có hoặc bị mất dữ liệu này (do thay cabinet, thay module LED…), phần mềm NovaLCT sẽ không thể chạy hiệu chuẩn chi tiết được.

Ngoài ra, một số dòng module LED và card giá rẻ hoặc đời cũ không tích hợp bộ nhớ EEPROM để lưu dữ liệu hiệu chuẩn hoặc không tương thích với tính năng Pixel-Level Calibration của Novastar. Để khắc phục điều này, hãy là người mua hàng thông thái ngay từ ban đầu, lựa chọn một đơn vị uy tín và các module chính hãng để có một màn hình chuẩn đẹp.

Việc hiệu chuẩn chi tiết yêu cầu camera hiệu chuẩn chuyên dụng hoặc cảm biến ánh sáng để đo độ sáng/màu thực tế. Chính vì thế, trước khi hiệu chuẩn, cần hiệu chuẩn cả camera. Nếu không có thiết bị này, quá trình hiệu chuẩn chỉ mang tính "ước lượng", thậm chí không khả dụng trong phần mềm.

Và cuối cùng, nếu có thể, hãy thực hiện gray-scale tuning trước vì gray-scale tuning là bước nền cần thiết để hiệu chuẩn pixel-level đạt hiệu quả tối ưu, giúp cân bằng độ sáng – màu sắc giữa các module LED, đảm bảo sự đồng nhất cơ bản về hiển thị. Nếu bỏ qua bước này, hiệu chuẩn pixel-level sẽ dựa trên nền tảng không đồng nhất, khiến kết quả kém chính xác hoặc gây ra hiện tượng "lệch màu cục bộ".

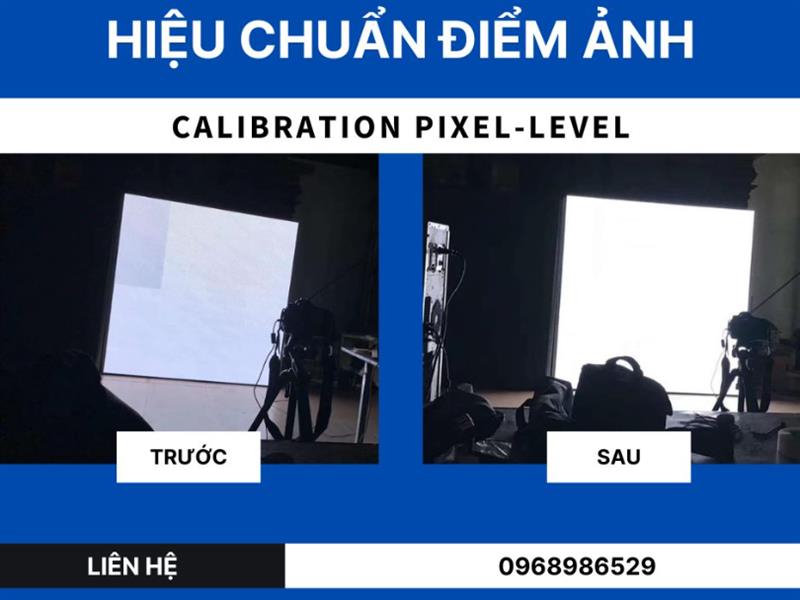

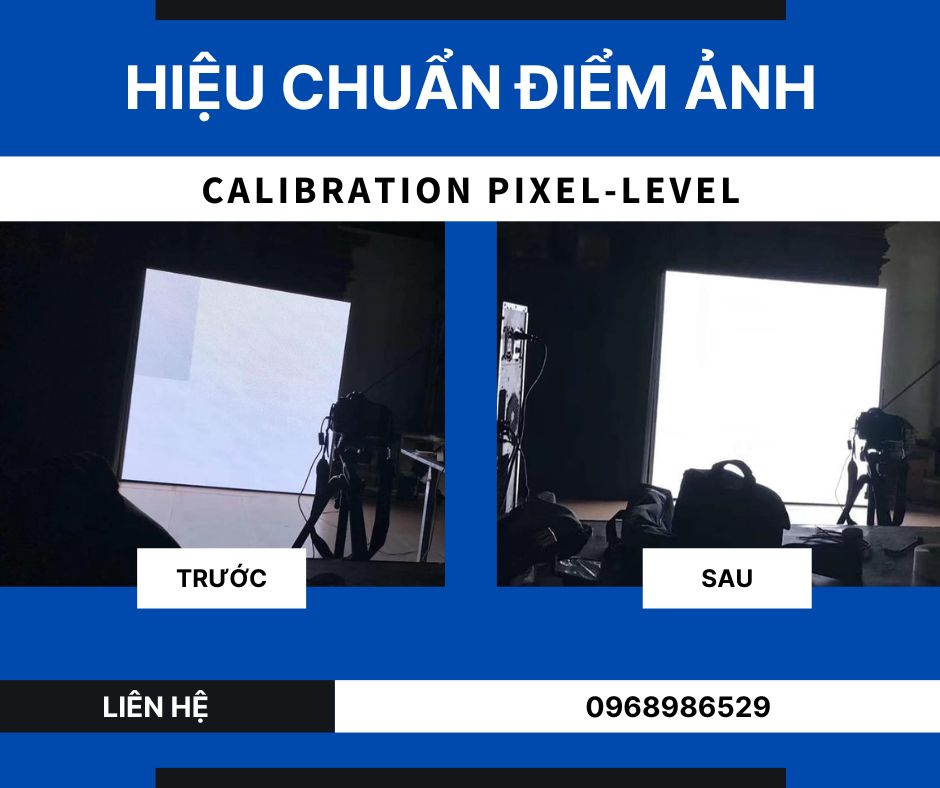

5. Kết quả sau khi hiệu chuẩn

​
