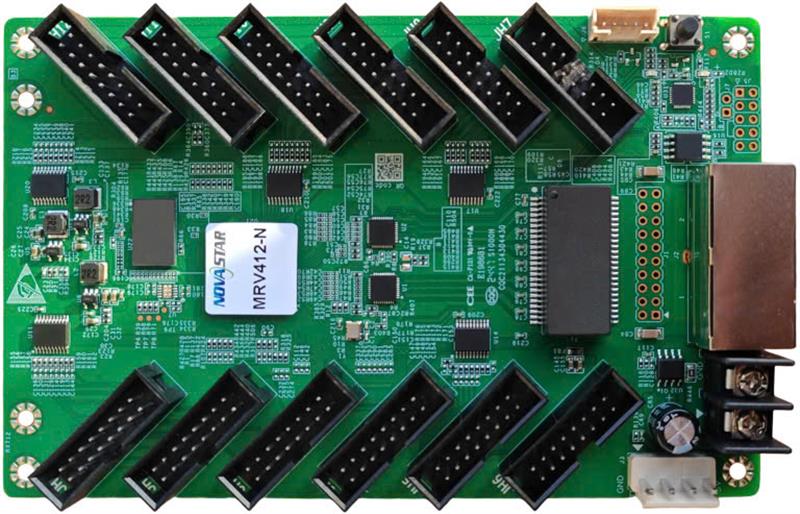

Card thu MRV412-N

Card thu MRV412-N

Price: Mời liên hệ
Đặt hàngTư vấn trên 10 năm kinh nghiệm

MRV412-N là thẻ nhận LED đa năng từ NovaStar, hỗ trợ IC PWM với khả năng tải tối đa 512×512@60Hz và IC trình điều khiển thông thường với tối đa 512×384@60Hz. Thẻ hỗ trợ quản lý màu sắc, 18bit+, hiệu chỉnh độ sáng và màu sắc từng điểm, độ trễ thấp, 3D, điều chỉnh Gamma RGB độc lập, xoay hình ảnh 90°. Được trang bị 12 cổng HUB75E, MRV412-N hỗ trợ tối đa 24 nhóm dữ liệu RGB song song, mang đến sự ổn định và linh hoạt cho các ứng dụng LED trong nhiều môi trường.

Giới thiệu

MRV412-N là một mẫu thẻ nhận đa năng do Tập đoàn Công nghệ NovaStar (Xi'an) Co., Ltd. (sau đây gọi tắt là "NovaStar") sản xuất. Nhắm đến các IC trình điều khiển loại PWM, hỗ trợ nguồn video có độ sâu màu 8bit, thẻ đơn có khả năng tải tối đa 512×512@60Hz; nhắm đến các IC trình điều khiển loại thông thường, hỗ trợ nguồn video có độ sâu màu 8bit, thẻ đơn có khả năng tải tối đa 512×384@60Hz. Hỗ trợ quản lý màu sắc, 18bit+, hiệu chỉnh độ sáng và màu sắc từng điểm, điều chỉnh đường sáng tối nhanh chóng, điều chỉnh nhiều lô, độ trễ thấp, 3D, điều chỉnh Gamma RGB độc lập, xoay hình ảnh bội số 90° và các chức năng khác, giúp cải thiện hiệu quả hiển thị và nâng cao trải nghiệm người dùng.

MRV412-N sử dụng 12 cổng HUB75E tiêu chuẩn để giao tiếp, hỗ trợ tối đa 24 nhóm dữ liệu RGB song song, phù hợp cho việc xây dựng các ứng dụng trong nhiều môi trường khác nhau.

Chứng nhận

RoHS, EMC Class A.

Tính năng

NÂNG CAO HIỆU QUẢ HIỂN THỊ

  • Quản lý màu sắc

    • Hỗ trợ các gam màu tiêu chuẩn (Rec.709 / DCI-P3 / Rec.2020) và gam màu tùy chỉnh, giúp màu sắc của màn hình hiển thị chính xác hơn.

  • 18bit+

    • Tăng cường 4 lần độ phân giải xám hiển thị, xử lý hiệu quả vấn đề mất chi tiết xám ở độ sáng thấp, giúp hình ảnh hiển thị chi tiết hơn.

  • Hiệu chỉnh độ sáng và màu sắc từng điểm

    • Kết hợp với hệ thống hiệu chỉnh độ chính xác cao NovaStar, hiệu chỉnh độ sáng và màu sắc của từng điểm đèn, loại bỏ hiệu quả sự khác biệt về độ sáng và màu sắc, giúp độ sáng và màu sắc của toàn bộ màn hình đạt được sự đồng nhất cao.

  • Điều chỉnh đường sáng tối nhanh chóng

    • Điều chỉnh đường sáng tối do ghép nối mô-đun và ghép nối thùng gây ra, cải thiện cảm giác thị giác đột ngột do đường sáng tối gây ra. Hiệu quả tức thì trong quá trình điều chỉnh, đơn giản và dễ sử dụng.

  • Điều chỉnh nhiều lô

    • Điều chỉnh độ sáng và màu sắc của thùng máy hoặc mô-đun, cải thiện sự khác biệt hiển thị do các lô sản xuất khác nhau gây ra.

  • Độ trễ thấp

    • Hỗ trợ bật/tắt độ trễ thấp, mặc định là tắt. Sau khi bật, có thể giảm độ trễ của nguồn video ở đầu thẻ nhận, độ trễ thấp đến 1 khung hình. (Đối với bảng đèn sử dụng IC điều khiển có RAM tích hợp)

  • 3D

    • Kết hợp với bộ điều khiển hỗ trợ chức năng 3D, xuất hình ảnh 3D.

  • Điều chỉnh Gamma RGB độc lập

    • Kết hợp với bộ điều khiển hỗ trợ điều chỉnh Gamma RGB độc lập và NovaLCT, điều chỉnh riêng biệt "Gamma đỏ", "Gamma xanh lá", "Gamma lam", kiểm soát hiệu quả các vấn đề như độ xám thấp không đồng đều và hiện tượng trôi màu cân bằng trắng, giúp hình ảnh hiển thị chân thực hơn.

  • Xoay hình ảnh bội số 90°

    • Hình ảnh được hiển thị xoay theo bội số 90° (0°/90°/180°/270°).

NÂNG CAO KHẢ NĂNG BẢO TRÌ

  • Mapping 1.1

    • Hiển thị số bộ điều khiển, số thẻ nhận và thông tin cổng mạng trên thùng máy, giúp dễ dàng nhận biết vị trí thẻ nhận và cách đi dây.

  • Cài đặt hình ảnh được lưu trữ trước

    • Tự định nghĩa hình ảnh hiển thị của màn hình khi bật nguồn, đường dây mạng bị ngắt, không có tín hiệu nguồn video.

  • Giám sát nhiệt độ và điện áp

    • Giám sát thời gian thực nhiệt độ và điện áp của chính thẻ nhận, không cần thiết bị ngoại vi khác.

  • Hiển thị tinh thể lỏng thùng máy

    • Thông qua mô-đun tinh thể lỏng thùng máy, hiển thị nhiệt độ, điện áp, thời gian chạy đơn lẻ và tổng thời gian chạy của thẻ nhận.

  • Phát hiện lỗi bit

    • Giám sát thời gian thực số gói lỗi truyền dữ liệu cổng mạng của thẻ nhận, giúp loại bỏ các rủi ro liên quan đến liên kết giao tiếp.

  • Đọc lại chương trình firmware

    • Đọc lại chương trình firmware của thẻ nhận và lưu vào máy cục bộ.

  • Đọc lại thông số cấu hình

    • Đọc lại thông số cấu hình của thẻ nhận và lưu vào máy cục bộ.

NÂNG CAO ĐỘ TIN CẬY

  • Sao lưu vòng lặp

    • Thẻ nhận và bộ điều khiển được kết nối thành một vòng lặp thông qua các đường dây chính và dự phòng. Khi một vị trí nào đó trên đường dây bị lỗi, màn hình vẫn có thể hiển thị bình thường.

  • Sao lưu kép thông số cấu hình

    • Thông số cấu hình của thẻ nhận được lưu trữ đồng thời trong vùng ứng dụng và vùng nhà máy của thẻ nhận. Người dùng thường thao tác các thông số cấu hình của vùng ứng dụng, khi cần thiết có thể khôi phục các thông số cấu hình của vùng nhà máy về vùng ứng dụng.

  • Sao lưu kép chương trình

    • Thẻ nhận được lưu hai bản chương trình firmware khi xuất xưởng, để phòng trường hợp bất thường trong quá trình cập nhật chương trình gây ra vấn đề treo thẻ nhận.

Thông số kỹ thuật

Độ phân giải tải tối đa

512×512 @ 60Hz (IC trình điều khiển loại PWM, nguồn video độ sâu bit 8bit)

512×384 @ 60Hz (IC trình điều khiển loại thông thường, nguồn video độ sâu bit 8bit)

Thông số kỹ thuật điện

Điện áp đầu vào

DC 3.8V ~ 5.5V

Dòng điện định mức

0.5A

Công suất tiêu thụ định mức

2.5W

Môi trường hoạt động

Nhiệt độ

-20°C đến +70°C

Độ ẩm

10% RH ~90% RH, không ngưng tụ

Môi trường lưu trữ

Nhiệt độ

– 40°C đến +85°C

Độ ẩm

0% RH đến 95% RH, không ngưng tụ

Thông số kỹ thuật vật lý

Kích thước

145.6mm × 91.5mm × 19.3mm

Trọng lượng tịnh

96.0 kg

Thông tin đóng gói

Kích thước hộp

625.0mm × 180.0mm × 470.0mm

Quy cách đóng gói

Vỏ nhựa hút chân không cho thẻ đơn, mỗi hộp 100 thẻ nhận


LED123 Nhà phân phối ủy quyền Novastar tại Việt Nam: Cung cấp, phân phối, hỗ trợ các dịch vụ sau bán hàng, dự án cho các sản phẩm, thiết bị, phần mềm mang nhãn hiệu Novastar tại Việt Nam
Kính mời Quý khách liên hệ để được hỗ trợ tư vấn chi tiết về sản phẩm và dịch vụ:

CÔNG TY TNHH THƯƠNG MẠI VÀ DỊCH VỤ KIM NGÂN VIỆT NAM

Địa chỉ: Số 31 Ngõ 65 phố Mai Dịch, Phường Mai Dịch, Quận Cầu Giấy, Hà Nội

Điện thoại: Mrs.Nga: 09.666.13.666
                   Mr. Hùng: 0968.086.529

                   Kỹ thuật Novastar: 0912.883.123

Email: led123.vn@gmail.com  - Novastar.vn@gmail.com

Website: novastar.com.vn - led123.vn - manhinhled123.vn - manhinhled123.com

Về dòng sản phẩm Dòng MRV Series

Thẻ nhận MRV

Sáng tạo khéo léo, sinh ra để đạt hiệu quả

Kết nối hình ảnh liền mạch, không có màn hình đen

Thẻ nhận MRV

MRV hỗ trợ cài đặt hình ảnh được thiết lập sẵn của card thu, hình ảnh chỉ định có thể được cài đặt làm màn hình khởi động của màn hình hoặc hình ảnh sẽ hiển thị khi cáp mạng bị ngắt kết nối hoặc không có tín hiệu nguồn video, do đó màn hình sẽ không bị đen và hình ảnh được kết nối liền mạch.

Thẻ nhận MRV

Khởi động

Thẻ nhận MRV

Không có mạng

Bản đồ để định vị và kết nối với màn hình dễ dàng

Chức năng lập bản đồ được hỗ trợ, có thể xác định rõ vị trí và chế độ đấu dây của card nhận, đảm bảo kết nối hộp dễ dàng cũng như xác định vị trí hộp có vấn đề nhanh chóng.

Thẻ nhận MRV

Tự giám sát, vì vậy bạn không phải

Dòng MRV có thể kiểm tra nhiệt độ và điện áp của thẻ nhận, phát hiện chất lượng truyền thông mạng giữa thiết bị truyền và thẻ nhận hoặc giữa thẻ nhận và thẻ nhận mà không cần các thiết bị ngoại vi khác, đồng thời giúp loại bỏ các mối nguy hiểm tiềm ẩn trong truyền thông mạng.
Dòng MRV có thể kiểm tra nhiệt độ và điện áp của thẻ nhận

Đọc lại các thông số chương trình, tăng gấp đôi hiệu quả hoạt động

Hỗ trợ đọc lại chương trình phần mềm và các thông số cấu hình. Có thể đọc lại chương trình phần mềm và các thông số cấu hình của thẻ nhận và lưu cục bộ, tránh thao tác phức tạp và nâng cao hiệu quả công việc.

Dòng MRV

Hỗ trợ chế độ xem 3D, nhập vai

Hỗ trợ chức năng 3D. Với bộ điều khiển chính độc lập và kính 3D hỗ trợ chức năng 3D, bạn có thể có được trải nghiệm 3D như trong rạp chiếu phim.

Dòng MRV

Nhiều bản sao lưu, nhiều đảm bảo

Nó hỗ trợ ba chế độ sao lưu: sao lưu vòng lặp, sao lưu tham số cấu hình và sao lưu chương trình kép để tối đa hóa khả năng chạy mượt mà của màn hình.

Dòng MRV

Loại bỏ sự khác biệt về màu sắc, cải thiện chất lượng màn hình

Hỗ trợ hiệu chuẩn màu từng điểm. Với NovaLCT và NovaCLB, hiệu chuẩn độ sáng và sắc độ của từng điểm sáng, loại bỏ hiệu quả sự khác biệt về màu sắc, đảm bảo độ đồng đều của độ sáng và sắc độ của toàn bộ màn hình, cải thiện chất lượng hình ảnh của màn hình.​​
Loại bỏ sự khác biệt về màu sắc, cải thiện chất lượng màn hình
Hình ảnh với sự khác biệt về màu sắc
Loại bỏ sự khác biệt về màu sắc, cải thiện chất lượng màn hình
Hình ảnh không có sự khác biệt về màu sắc
ModelMRV208-1MRV412-NMRV416-NMRV532
Tải trọng (pixel)256×256512×512512×512512×512
Nhóm dữ liệu RGB song song tối đa16243240
Giao diện đầu raHUB75E*8HUB75E*12HUB75E*16HUB320F*10
Quét tối đa64646464
Điểm ảnh phụ động–––√
3D√√√√
Hiệu chuẩn độ sáng và sắc độ ở mức điểm ảnh√√√√
18bit+–√√√
Quản lý màu sắc–√√√
Điều chỉnh độc lập RGB Gamma–√√√
Độ trễ thấp–√√√
Điều chỉnh nhiều đợt√√√√
Giám sát nhiệt độ, điện áp và trạng thái truyền thông√√√√
Sao lưu dự phòng√√√√
Tệp cấu hình sao lưu kép√√√√
Sao lưu chương trình phần mềm√√√√
Đọc lại chương trình phần mềm√√√√
Xoay nhiều lần 90 độ–√√√
Hình ảnh Prestore√√√√
Hỗ trợ LCD 5 chân√√√√
Kiểm tra lỗi bit√√√√
Bản đồ√√√√
