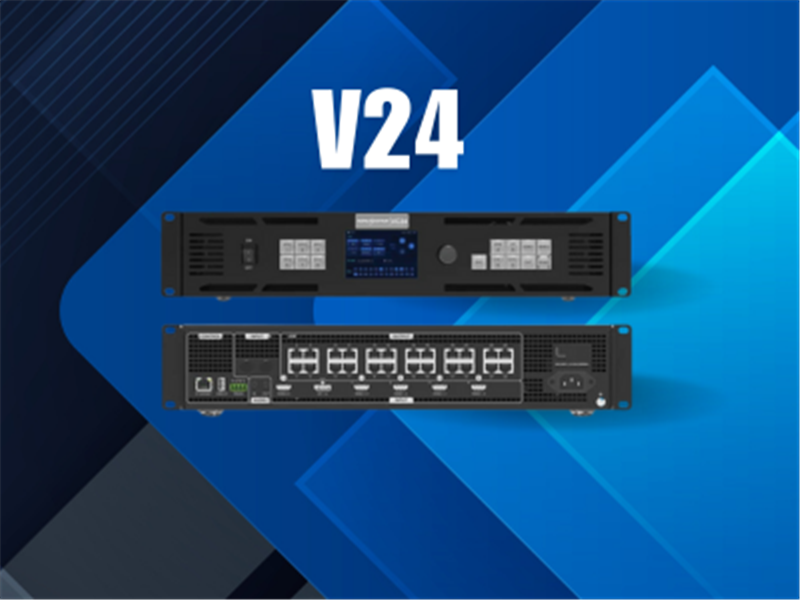

Bộ điều khiển video V24

Giới thiệu bộ điều khiển video V24

V24 là một bộ xử lý video tập trung với 24 đầu ra mạng. Chức năng điều khiển video được tích hợp trong một máy chủ điều khiển kép. Một thiết bị đơn có thể mang băng thông 1560 triệu điểm ảnh, độ phân giải tối đa lên tới 16384 điểm ảnh, hỗ trợ 8192 điểm ảnh, đáp ứng nhu cầu độ phân giải siêu cao và màn hình siêu lớn.

V24 có khả năng đầu ra tín hiệu video lớn, hỗ trợ tối đa 4K×2K@60Hz video, và có thể hỗ trợ đầu vào tín hiệu video phức tạp, hỗ trợ tối đa 12 nguồn tín hiệu đầu vào đồng thời. Điều này đáp ứng nhu cầu của các ứng dụng như màn hình LED siêu lớn và cung cấp hình ảnh chất lượng cao.

Đồng thời, V24 hỗ trợ nhiều phương thức điều khiển, người dùng có thể điều khiển thiết bị thông qua bảng điều khiển phía trước, phần mềm NovaLCT, Unico, nền tảng điều khiển trực quan hóa, và thiết bị di động nhỏ gọn, thuận tiện và hiệu quả.

V24 sử dụng thiết kế công nghiệp, cung cấp khả năng xử lý và truyền tải video mạnh mẽ, phù hợp với môi trường hoạt động khắc nghiệt, được ứng dụng rộng rãi trong các màn hình LED siêu lớn.​

Tính năng

Cổng kết nối phong phú, tự do đầu vào và đầu ra
Cổng kết nối đầu vào

- 1 × DP 1.2 / 1 × HDMI 2.0 (chọn một trong hai)

- 2 × HDMI 2.0

- 4 × HDMI 1.3

- 1 × 3G-SDI (IN & LOOP, tùy chọn)

- 1 × USB 3.0 (Phát hình ảnh hoặc video từ ổ USB)

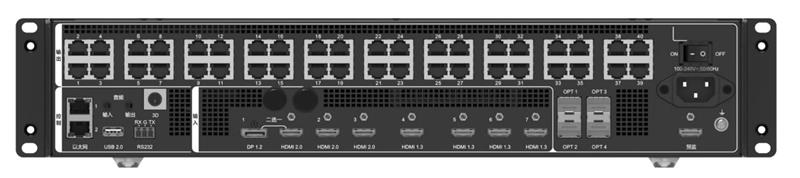

Cổng kết nối đầu ra

• 24 cổng mạng Gigabit

Hỗ trợ độ phân giải tối đa 1.5 triệu pixel

Độ rộng tối đa 16,384 px, độ cao tối đa 8,192 px

• 4 cổng quang

OPT 1: Hỗ trợ truyền dữ liệu từ cổng mạng 1-10

OPT 2: Hỗ trợ truyền dữ liệu từ cổng mạng 11-20

OPT 3: Hỗ trợ truyền dữ liệu từ cổng mạng 21-24

• 1 cổng HDMI 1.3 (Dùng để hiển thị tín hiệu tại hiện trường)
• 1 cổng SDI

Âm thanh đầu vào và đầu ra

HDMI, DP hỗ trợ âm thanh đi kèm tín hiệu hình ảnh

Hỗ trợ cổng 3.5mm cho âm thanh độc lập

Hỗ trợ điều chỉnh tín hiệu âm thanh

Giới hạn đường truyền

Không giới hạn khoảng cách trên từng cổng mạng

Thiết bị hỗ trợ màn hình lớn hoặc màn hình cắt ghép trong phạm vi tải dữ liệu cho phép

Hỗ trợ nhận tải màn hình lớn, liên hệ kỹ thuật để được hỗ trợ

Đồng bộ nguồn

Hỗ trợ sử dụng tín hiệu đầu vào từ cổng video của thiết bị làm nguồn đồng bộ, đảm bảo hình ảnh đầu ra được đồng bộ hóa.

Hiển thị đa dạng, cấu hình linh hoạt

• Lưu và gọi nhiều chế độ hiển thị

Hỗ trợ lưu trữ lên đến 256 chế độ hiển thị tùy chỉnh, có thể tải ngay bằng một thao tác

Hỗ trợ lưu, ghi đè và xóa chế độ hiển thị

Hỗ trợ xem trước bố cục lớp hình ảnh trong từng chế độ hiển thị

• Hiển thị nhiều lớp hình ảnh

Hỗ trợ tối đa 12 lớp hình ảnh với độ phân giải 2K×1K

Có thể điều chỉnh linh hoạt các lớp hình ảnh với độ phân giải 4K×2K, 4K×1K và 2K×1K

Tùy theo nguồn đầu vào, các lớp hình ảnh sẽ chiếm dụng tài nguyên như sau:

4K×2K chiếm 4 lớp 2K

4K×1K chiếm 2 lớp 2K

2K×1K chiếm 1 lớp 2K

• Kích thước và vị trí của từng lớp hình ảnh có thể điều chỉnh độc lập

Hỗ trợ điều chỉnh mức độ ưu tiên của từng lớp hình ảnh

Hỗ trợ điều chỉnh tỷ lệ nóng/lạnh của từng lớp hình ảnh

Hỗ trợ chức năng hiển thị 3D

Giải pháp truyền thống: Kết nối thiết bị qua cổng mạng với bộ phát EMT200, sử dụng kính 3D đi kèm để hiển thị hình ảnh 3D

Giải pháp mới: Kết nối trực tiếp với bộ phát 3D bên thứ ba thông qua cổng 3D tích hợp, sử dụng kính 3D đi kèm để hiển thị hình ảnh 3D

Lưu ý: Khi bật chức năng 3D, nếu nguồn video có chế độ quét "Trái-Phải" hoặc "Trên-Dưới", thiết bị sẽ tự động điều chỉnh tỷ lệ nóng/lạnh

• Hỗ trợ thu phóng màn hình tùy chỉnh

Hỗ trợ nhiều chế độ thu phóng màn hình, bao gồm:

Chế độ điểm-đối-điểm

Chế độ thu phóng toàn màn hình

Chế độ thu phóng với viền trắng

• Khả năng xử lý video mạnh mẽ

Tích hợp công nghệ xử lý hình ảnh SuperView III, hỗ trợ thu phóng màn hình không giới hạn

Hỗ trợ thu phóng toàn màn hình chỉ với một thao tác

Hỗ trợ cắt xén tùy chỉnh nguồn đầu vào

• Điều chỉnh chất lượng hình ảnh

Hỗ trợ điều chỉnh chất lượng hình ảnh đầu ra, bao gồm:

Độ sáng

Độ tương phản

Độ bão hòa

Cân chỉnh màu sắc

• Hỗ trợ cân bằng độ sáng tối ưu

Tích hợp phần mềm NovaLCT và nền tảng hiệu chỉnh, giúp:

Cân chỉnh độ sáng và màu sắc của từng điểm ảnh

Loại bỏ sai lệch màu sắc

Đảm bảo độ sáng và màu sắc đồng đều trên toàn màn hình

Tăng cường chất lượng hiển thị

Phát từ USB, tiết kiệm thời gian và công sức

Hỗ trợ phát nội dung trực tiếp từ USB, chỉ cần cắm vào là có thể phát ngay, tiện lợi và thông minh

Chế độ đa thiết bị, điều khiển linh hoạt và hiệu quả

• Hỗ trợ nhiều chế độ hoạt động, bao gồm:

Chế độ điều khiển video

Chế độ chuyển đổi quang điện

• Hỗ trợ lựa chọn chế độ người dùng, bao gồm:
• Chế độ tiêu chuẩn: Chỉ hiển thị một số menu quan trọng, bao gồm:

Độ sáng màn hình

Cài đặt lớp hình ảnh

Cài đặt cảnh

Điều khiển màn hình

Phát từ USB

Cài đặt âm thanh

Chế độ người dùng

Thông tin về thiết bị

• Chế độ chuyên nghiệp: Hiển thị toàn bộ menu và tùy chọn

Nhiều phương thức điều khiển

Nút xoay trên bảng điều khiển thiết bị

Phần mềm NovaLCT

Phần mềm Unico

Nền tảng điều khiển trực quan

Ứng dụng mini trên WeChat

Thiết kế sao lưu và bảo vệ khi mất điện, đảm bảo ổn định và tin cậy

• Sao lưu toàn bộ hệ thống, đảm bảo hoạt động ổn định

Hỗ trợ sao lưu thiết bị

Hỗ trợ sao lưu nguồn đầu vào

Hỗ trợ sao lưu cổng mạng

Hỗ trợ sao lưu cổng quang

• Kiểm tra hiệu lực của sao lưu cổng mạng

Không cần tháo lắp, có thể kiểm tra ngay trên màn hình xem cổng mạng hoặc thiết bị sao lưu có hoạt động hay không.

• Hỗ trợ lưu trạng thái khi mất điện

Khi thiết bị tắt nguồn bình thường hoặc mất điện đột ngột, sau khi kết nối lại nguồn điện, hệ thống sẽ tự động khôi phục về trạng thái trước khi mất điện.

• Đã kiểm nghiệm độ ổn định trong điều kiện khắc nghiệt

Thử nghiệm hoạt động liên tục 7×24 giờ trong môi trường nhiệt độ cao và thấp cực đoan, đảm bảo hệ thống vận hành ổn định và tin cậy.

Thông số kỹ thuật
