Bộ điều khiển CX40

Thông số

Chi tiết

Model

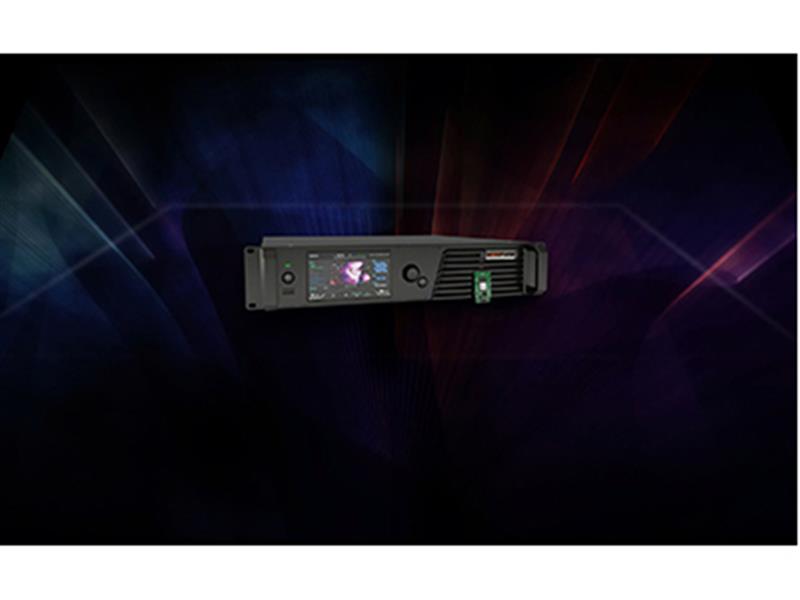

CX40 Pro LED Display Controller

Chức năng chính

Xử lý video 4K cho màn hình LED; điều khiển, xử lý tín hiệu & phân phối dữ liệu đến các tủ cabinet; hỗ trợ 2 chế độ hoạt động: All-In-One Controller và Send-Only Controller

Bộ vi xử lý / Công nghệ

Sử dụng chip xử lý LED hiệu suất cao – công nghệ tiên tiến của NovaStar (chi tiết cụ thể tùy thuộc vào firmware và card nhận tín hiệu)

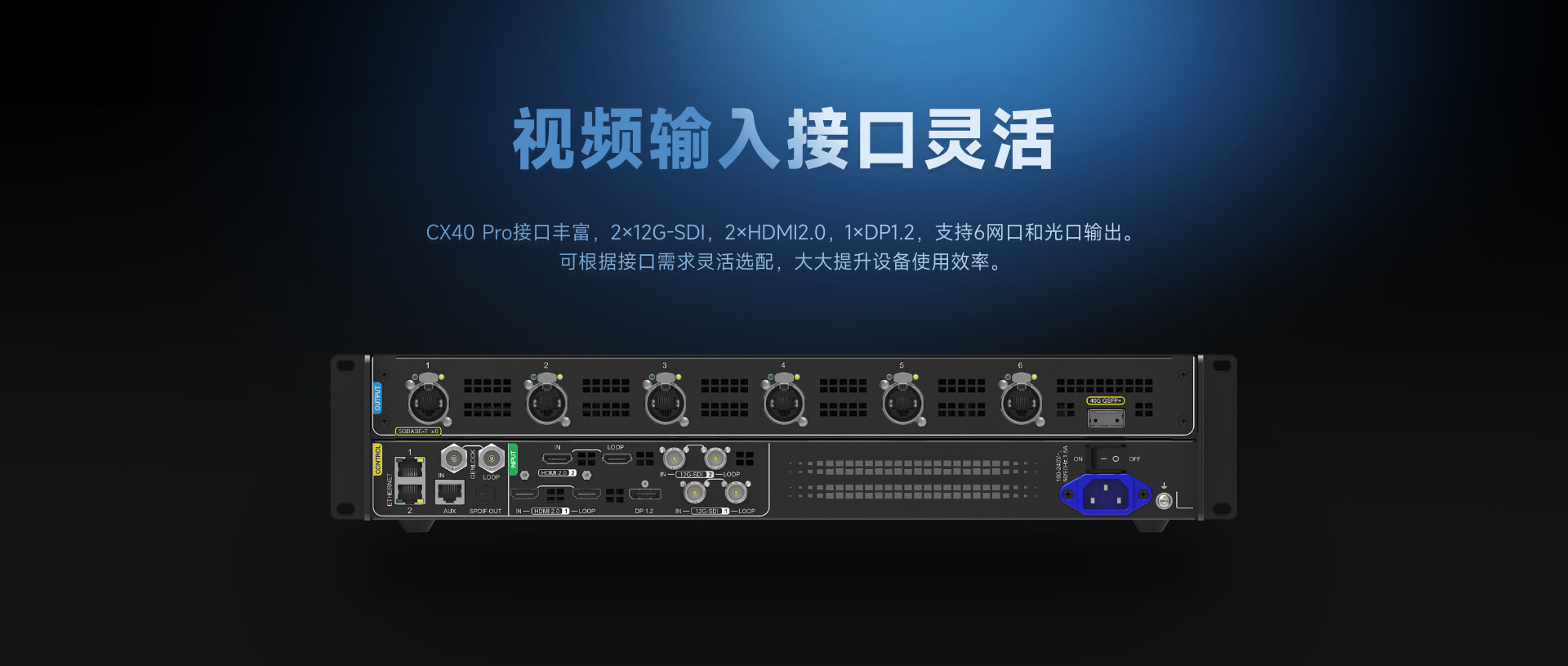

Cổng vào video

• 2 x HDMI 2.0 (có loop-through; hỗ trợ độ phân giải tối đa 4096×2160@60Hz, 8/10/12-bit, HDR10/HLG)

• 1 x DP 1.2 (hỗ trợ cùng độ phân giải và màu như HDMI)

• 2 x 12G-SDI (có loop-through; hỗ trợ tiêu chuẩn ST-2082, ST-2081, ST-424 và ST-292; tối đa 4096×2160@60Hz)

Độ sâu màu đầu vào

Hỗ trợ 8-bit, 10-bit và 12-bit

Đầu ra tín hiệu

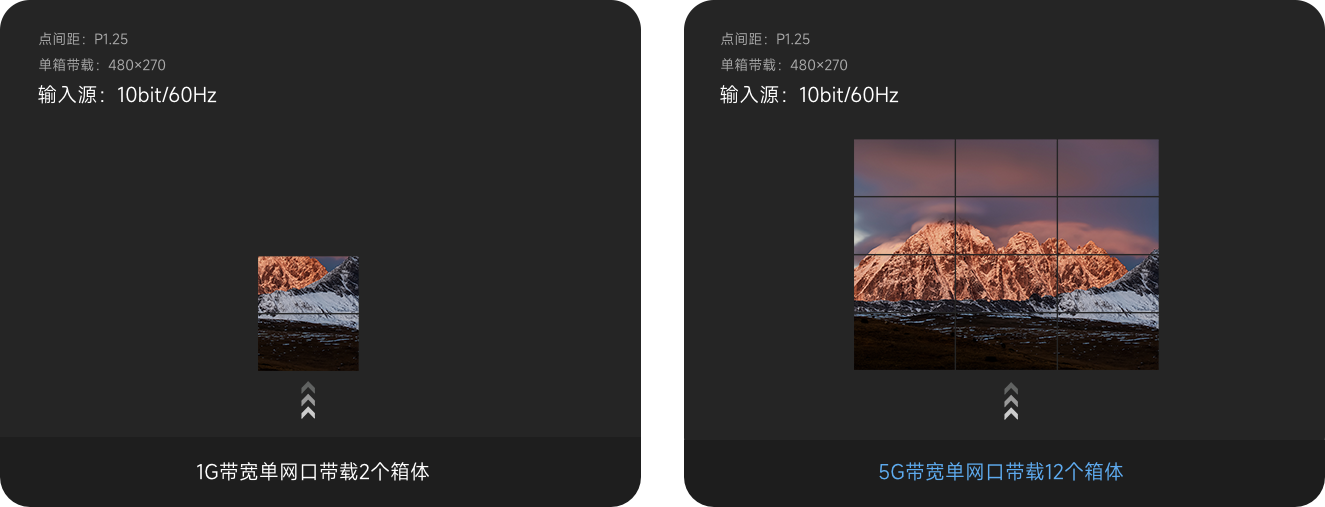

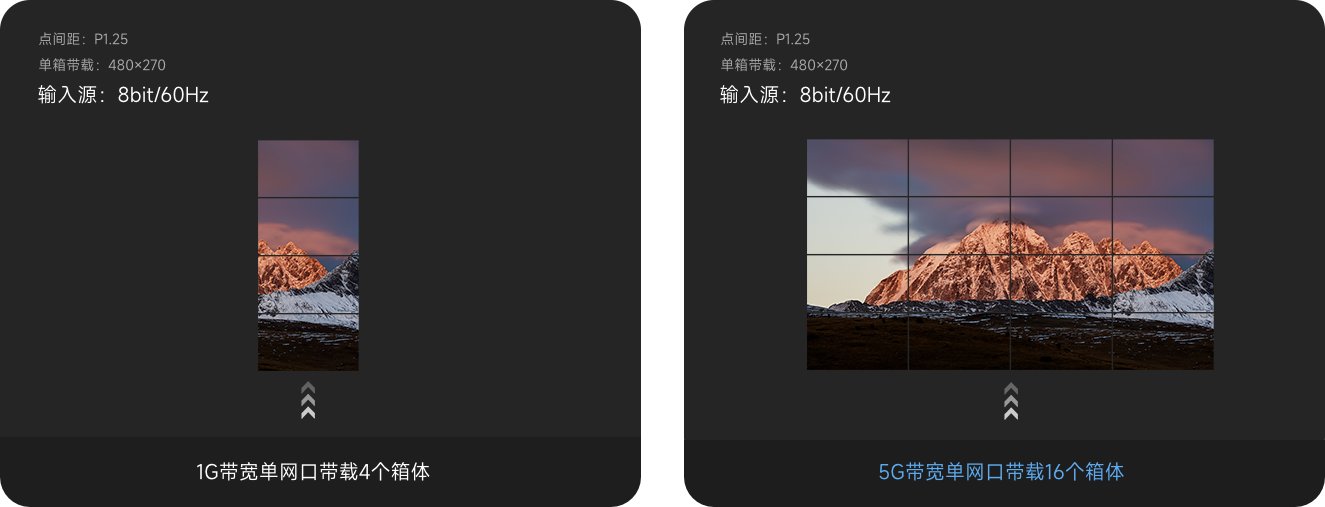

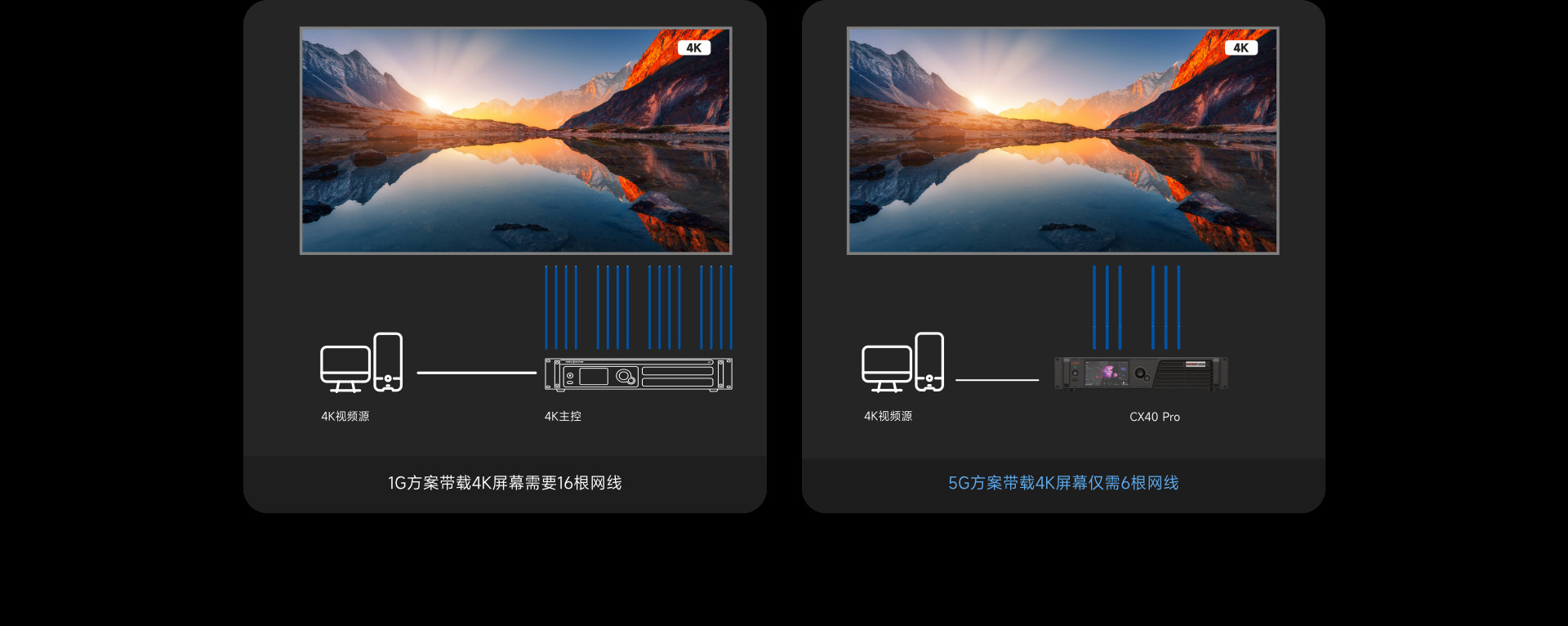

• 6 cổng Ethernet 5Gbps (tải tối đa mỗi cổng: ví dụ 2,592,000 pixel cho 8-bit@60Hz)

• 1 cổng quang học 40Gbps (dùng cho truyền tín hiệu xa)

• 1 cổng SPDIF (âm thanh số – dành riêng)

Giao diện điều khiển

• 2 cổng Ethernet Gigabit (điều khiển qua TCP/IP, hỗ trợ cascading)

• 1 cổng Genlock (IN & LOOP; dùng để đồng bộ hóa tín hiệu)

• 1 cổng phụ (AUX – dùng cho RS232, dự trữ)

Giao diện người dùng

Màn hình cảm ứng IPS 5.5-inch Full HD, núm quay (knob) và cổng USB 2.0 (dành cho xuất kết quả chẩn đoán)

Nguồn điện & Công suất

AC 100–240V~, 50/60Hz, 1.5A; công suất tiêu thụ khoảng 105 W

Kích thước (L x W x H)

482.6 mm × 94.4 mm × 472.0 mm

Trọng lượng

8.1 kg (tịnh); 11.1 kg (gộp bao gồm phụ kiện và đóng gói)

Môi trường hoạt động

Nhiệt độ: –10°C đến +45°C; Độ ẩm: 0–80% RH (không ngưng tụ); nhiệt độ lưu kho: –30°C đến +80°C

Tính năng nâng cao

• Hỗ trợ 3 lớp xử lý (cho phép tạo nhiều “layer” hiển thị)

• Image Scaling với 2 chế độ: tùy chỉnh và pixel-to-pixel

• Chức năng Color Replacement cho thay đổi màu theo yêu cầu

• 14Ch Color Correction (điều chỉnh chính xác hue, saturation & brightness của 14 màu cơ bản)

• Điều chỉnh Curves và hỗ trợ file 3D LUT (.cube 17×17×17)

• Dynamic Booster: cải thiện độ tương phản & chi tiết hình ảnh theo thời gian thực

• Full Grayscale Calibration: hiệu chuẩn toàn bộ thang độ xám qua hệ thống hiệu chuẩn cao cấp

• Hỗ trợ HDR (HDR10 – theo chuẩn SMPTE ST 2084/2086 và HLG)

• Chế độ Low Latency: giảm độ trễ (0 frame trong Send-Only, 1 frame trong All-In-One)

• Hỗ trợ điều chỉnh frame rate với bước tinh chỉnh tới 0.01 Hz

• Không giới hạn “rectangle” (hỗ trợ màn hình không hình chữ nhật)

Chứng nhận

CCC, RoHS, CE, FCC, IC (và có thể có UL, CB tùy thị trường)
